Abluftreinigung

RTO/2

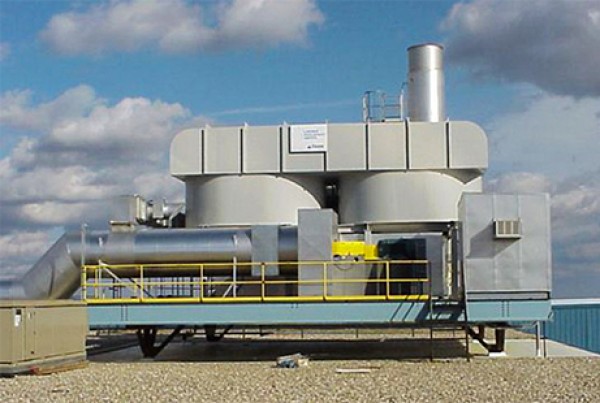

Thermische Abluftreinigung mit integriertem regenerativ arbeitendem Wärmetauschersystem.

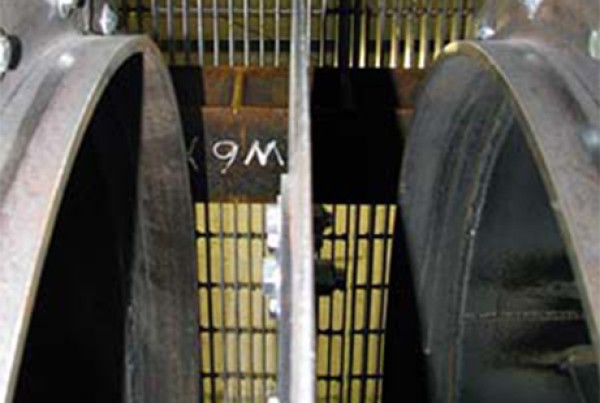

Kostengünstiges und kompaktes 2-Kammer-System für geringe Rohgaskonzentrationen. Das System besteht aus 2 thermisch getrennten Regenerator-Kammern. Die Umschaltung der einzelnen Kammern zwischen Roh- und Reinluft erfolgt über doppelt wirkende Tellerventile.

Die Kammern sind mit keramischen Speichermassen gefüllt. Ausgekleidet sind Sie mit einer keramischen Isolierschicht. Oberhalb der Regenerator-Kammern ist eine zentrale Brennkammer angeordnet, die ebenfalls mit einer keramischen Isolierschicht ausgekleidet ist. In dieser ist auch das Stütz-/ Aufheizbrennersystem angeordnet.

Des weiteren gehören die Roh- und Reinluftsammler und die benötigten Ventilatoren immer zum System.

Mehr zum Verfahren RTO/2

Das regenerativ, rein thermisch arbeitende Abluftreinigungssystem kann schon bei geringen Schadstoffkonzentrationen ab ca. 1,5 g/Nm3 autotherm betrieben werden. D.h. zur sicheren Oxidation der Schadstoffe ist kein weiterer Primärenergieeinsatz (Öl, Gas) notwendig.

Gleichzeitig kann das System als sichere und vielseitig einsetzbare Lösung zur Oxidation aller organisch belasteten Abluftströme eingesetzt werden. Auch die immer wieder verschärften gesetzlichen Forderungen an die Reinluftwerte werden sicher eingehalten.

Die Kohlenwasserstoffe werden in einem Temperaturbereich von ca. 800 – 840°C zu Kohlendioxyd und Wasser oxidiert.

Die freiwerdende Oxidationsenergie wird für die Vorwärmung der Prozessabgase genutzt. Gleichzeitig kann die verbleibende Oxidationsenergie in den Prozess zurückgeführt werden. Dies kann direkt, d.h. über einen Heißgasabgriff oder indirekt über den gesamten Reingasstrom mittels Wärmetauschern erfolgen.

Die Systeme sind komplett prozessgesteuert und benötigen minimalen Serviceaufwand.

Einsatzbereiche

  • alle Bereiche der Beschichtungsindustrie
  • Chemische Industrie
  • Klebstoff/Klebebandherstellung
  • Web Offset Druck
  • Getränkedosenherstellung
  • Flexible Packaging
  • Span-/ Verbundplattenherstellung
  • Gravure/Lamination/Flexo-Printing
  • Lebensmittelherstellung
  • Automobilindustrie

Leistungsdaten

  • Abluftstöme

    100 – 500.000 Nm³/h

  • Schadstoffbeladung

    0–25 % UEG, bei 20 °C

  • Abscheidegrad

    98 %

  • Thermischer Wirkungsgrad

    bis zu 96 %
